EF Domein model

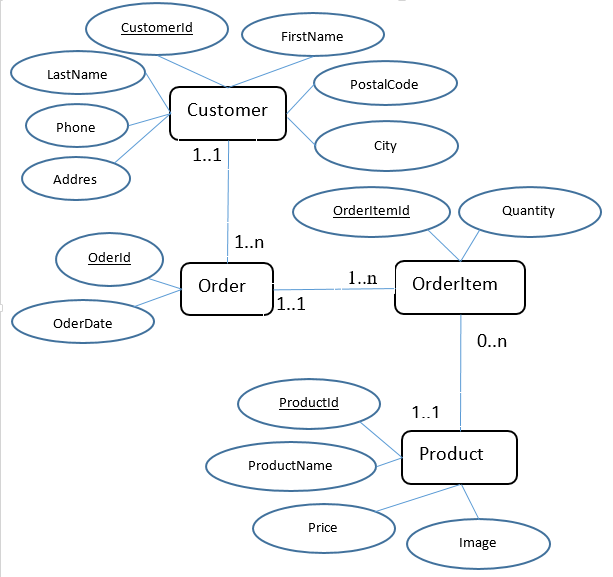

Zoals we geleerd hebben in de module Databanken, beginnen we met een ER diagram om het domein model voor te stellen.
Scenario
We gaan een webshop maken. De naam van de winkel is MikMak. Het volgende scenario vormt de basis voor ons ER diagram:

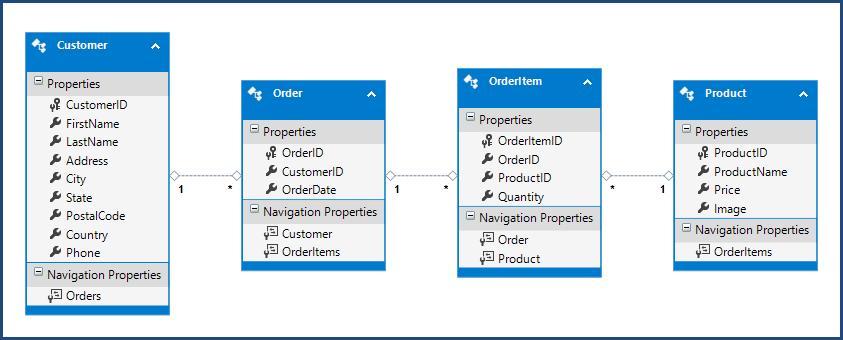

En op basis van het ERD maken we het volgende database diagram
De relaties tussen de entiteiten kunnen we als volgt lezen:
- een klant heeft geen of meerdere bestelbonnen, een bestelbon behoort bij één klant
- op een bestelbon staat één of meerdere bestelitems, een bestelitem behoort bij één bestelbon
- een bestelitem heeft één product, maar een product kan bij één of meerdere bestelitems horen
